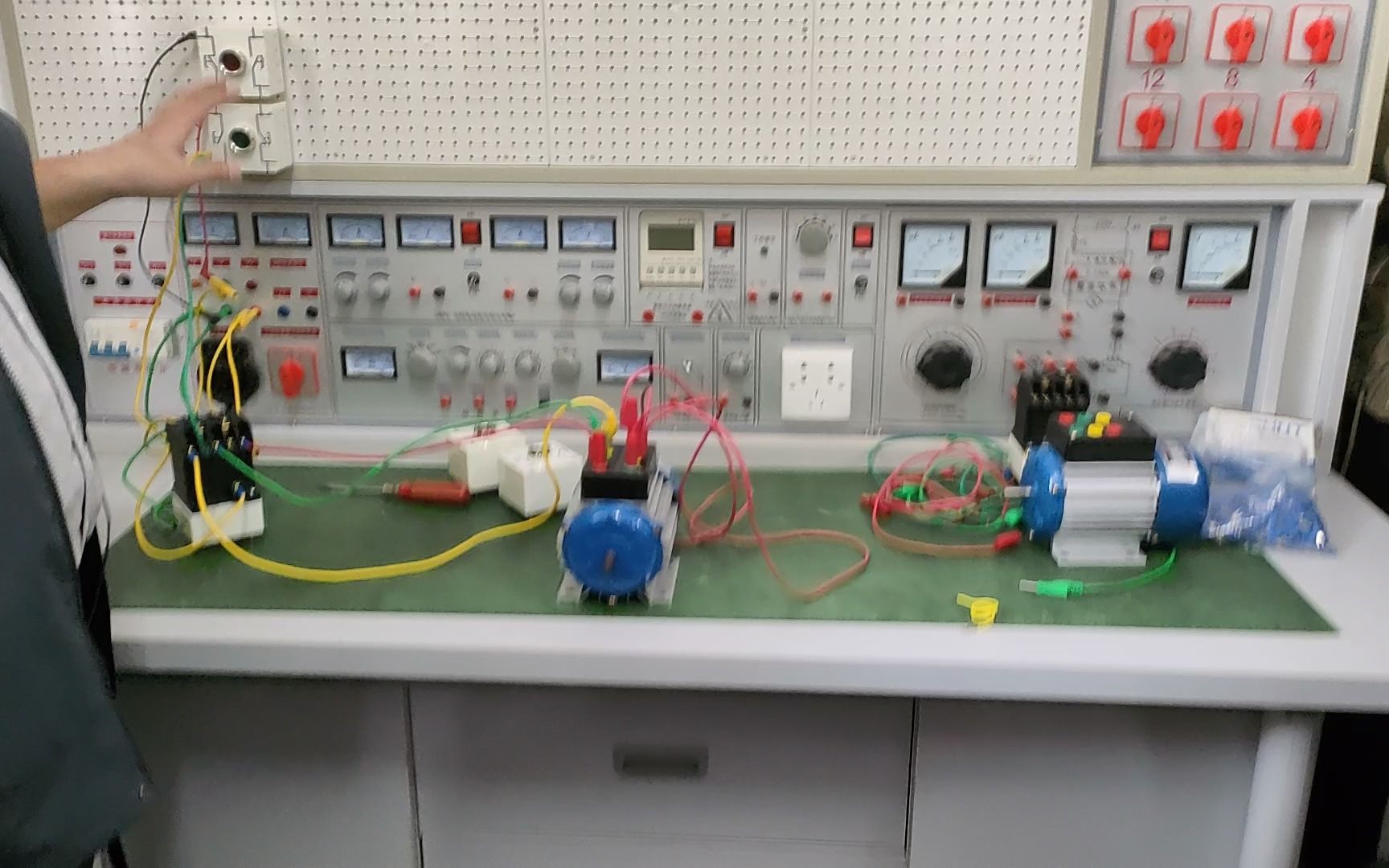

1、自锁电路用的非常广泛，也是个基础电路，今天我们来看一下完整的接线自锁电路图 圆圈里的标注是接线要点，启动按钮并联接触器的辅助常开点实物电路分为2部分，主电路和控制回路，我们来看一下实物接线主电路 主电路部分相对来说很好理解，电源从断路器出来以后经过熔断器进接触器，加一个热过载继电器。

2、电路图原理分析当松开SB2，其常开触头恢复分断后，因为接触器KM的常开辅助触头闭合时已将SB2短接，控制电路仍保持接通，所以接触器KM继续得电，电动机M实现连续运转像这种当松开启动按钮SB2后，接触器KM通过自身常开辅助头而使线圈保持得电的作用叫做自锁或自保与启动按钮SB2并联起自锁作用的常开。

3、继电器的自保电路的原理图和接线图在下面，点击可以看大图自保电路是电气控制的一种常用的辅助控制方式也叫自锁电路，比如电动机的启动控制，当按下启动按钮时，电动机启动运转，手指离开按钮后，启动按钮会回弹到启动前的状态，一般想，这样电动机就会停止运转，要实现电机继续运转，就要在电机控制回路。

4、主电路的接线按照图文接线图，即可完成正确接线空气开关的三根出线端L1L2L3分别与接触器的主触点的进线L1L2L3分别相连，接触器的主触点的三个出线端T1T2T3分别与热继电器的三个主触点的进线端相连热继电器的三个主触点的出线端分别与电动机的三相绕组U相V相W相相连接线图。

5、4 同时，SB3的常开触点闭合，又由于KM1的常闭辅助触点恢复闭合，使得接触器KM2得电吸合并自锁，其主触点闭合，将电动机的两相电源对调，电动机反向转动5 这时，KM2的常闭触点断开，确保KM1断电如果需要电动机停止，只需要按下停止按钮SB1即可本电路特点操作方便，可直接进行正反转的操作，又安全。

6、自锁电路的工作原理是这样的当启动按钮被按下时，电流流向接触器的线圈，使得接触器吸合此时，辅助常开触点被闭合，形成了一个保持回路即使启动按钮被松开，接触器线圈仍然能够保持通电状态，实现自锁功能这样，电动机或其他负载就可以连续运行，直到按下停止按钮，切断接触器线圈的电源，从而断开回路。

7、这时松开SB2按钮KM依然是闭合的，接触器依然得电，这就叫自锁要想关闭这个电路需要按下SB1按钮，这时KM失电，KM常开触点断开在通常的电路中，按下开关，电路通电松开开关，电路又断开了一旦按下开关，就能够自动保持持续通电，直到按下其它开关使之断路为止这样的电路，称为自锁电路。

8、并在此处按照相同的顺序与另外一个接触器上口并联，然后其中一个接触器的下口还按照ABC的顺序引出线接到电机绕组连接片，而同时要按照ACB或BAC或CBA的顺序将引出线接到另外一个接触器的下口，另外还要在接触器到电机接线盒接线处之间先行串接热继电器的主接点，同时还要在电源引线与接触器上口之间串接。

9、自锁开关的六个引脚接法2脚接信号线，3脚接12V+，4脚接12V，5脚接地，6脚空着不用接自锁开关是一种常见的电子开关，具有自锁功能，即按下后能保持状态，再次按下后恢复这种开关在电子设备中广泛应用，如家电汽车电路等其六个引脚的接法具有一定的规律一般来说，引脚排列是自锁开关的。
