1、简单自锁宽物电路图的实物连接方式如图所示工作原理如下1 启动电机当电源开关QS闭合时，控制电路得到电源供应按下启动按钮后，常开点闭合，接触器线圈KM得到电源并吸合，其辅助常开触点也闭合，从而为主回路中的电动机提供电源，使其启动旋转2 电源供应启动按钮按下时，电流不仅流向接触器线；电动机自锁互锁接线图解析1 当电源开关Q闭合后，按下正转启动按钮SB1，常闭触点SB1断开，导致接触器KM2无法通电同时，常开触点SB1闭合，使得接触器KM1通电并自锁2 接触器KM1通电后，其主触点闭合，电动机得到电源，开始正向运转此时，KM1的常闭触点KM1断开，确保KM2无法通电3 若要电动；4 同时，SB3的常开触点闭合，又由于KM1的常闭辅助触点恢复闭合，使得接触器KM2得电吸合并自锁，其主触点闭合，将电动机的两相电源对调，电动机反向转动5 这时，KM2的常闭触点断开，确保KM1断电如果需要电动机停止，只需要按下停止按钮SB1即可本电路特点操作方便，可直接进行正反转的操作，又安全。

2、自锁开关的六个引脚接法2脚接信号线，3脚接12V+，4脚接12V，5脚接地，6脚空着不用接自锁开关是一种常见的电子开关，具有自锁功能，即按下后能保持状态，再次按下后恢复这种开关在电子设备中广泛应用，如家电汽车电路等其六个引脚的接法具有一定的规律一般来说，引脚排列是自锁开关的；启动按钮即常开按钮与接触器的辅助常开按钮并联后接入电源，就是接触器自锁电路如下图；1电断容器接入接触器，在接入热继电器漏电断容器的另一端接入热继电器，热继电器和接触器启动停止按钮相接入，构成成为一个电路的回路2只需要接触器空气开关断路器停止和开启按钮根据线条的走向，可以大概看出整个按钮开关接入电路的3自锁按钮一般是指开关自带机械锁定功能，按下去。

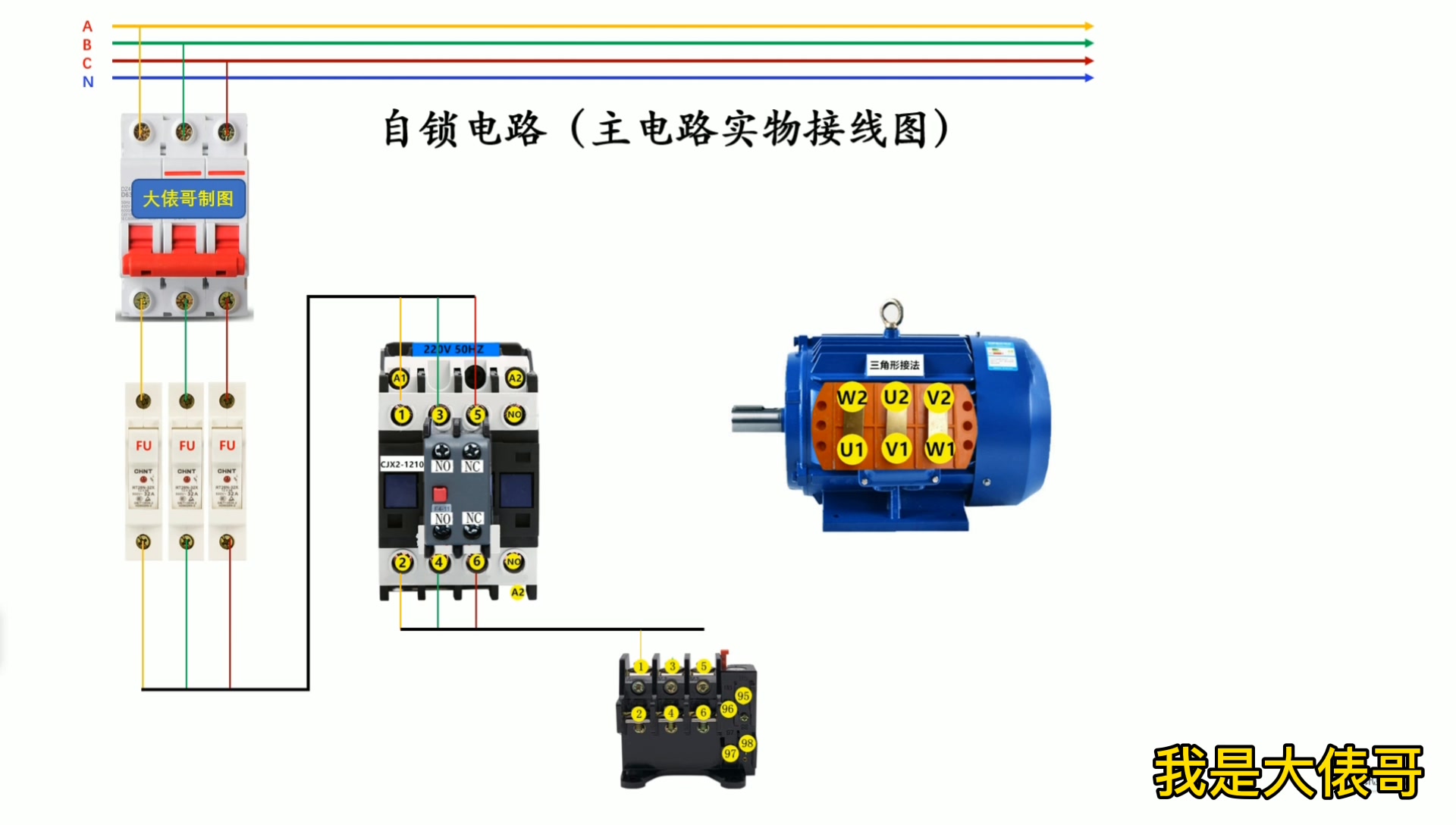

3、按下启动按钮后锁不住，是因为继电器或者接触器自锁电路的线断开了的缘故检查启动按钮，和启动按钮两头各有两根线，一根是负责启动的，一根是接到继电器或接触器的辅助常开触点的，辅助常开触点构成自锁电路接到辅助常开触点的两根线哪里接触不好了如下图就是自锁电路；自锁电路用的非常广泛，也是个基础电路，今天我们来看一下完整的接线自锁电路图 圆圈里的标注是接线要点，启动按钮并联接触器的辅助常开点实物电路分为2部分，主电路和控制回路，我们来看一下实物接线主电路 主电路部分相对来说很好理解，电源从断路器出来以后经过熔断器进接触器，加一个热过载继电器；松开SB2，由于辅助常开点闭合接通了通往线圈的电源，所以线圈依然吸合，并形成自锁，电动机依然运转，这就是接触器的自锁线路停机时只要按下停止按钮SB1，即可切断接触器线圈的电源，接触器线圈断电释放，断开通往电动机的三相电源，电动机停止运转当电动机过载时，热继电器主回路金属片动作，辅助常闭点。

4、在电路设计中，实现自锁功能是通过特定的接线来完成的在图示中，如果实现电器自锁，那么15处连接的按钮SB4常开点已经连接在电路中，即在实物接线中已经完成这是基于电路设计的具体实现如果想进一步确保M2停止后M1也能停止，可以在15处引出一条导线连接到KM2的主触点，然后与17处相连，以确保M1和M2；cjx2nc220v交流接触器自锁接线图，如下图所示交流接触器cjx21810线圈A1接电源火线，如果需要按钮控制，就在启动回路中串入按钮线圈A2接电源N线主回路接触器电源侧接三相电源，接触器负载侧接负载，注意要用接触器的常开触点该电路工作原理按下启动按钮SB2，接触器KM通电自锁按下停止按钮；继电器的自保电路的原理图和接线图在下面，点击可以看大图自保电路是电气控制的一种常用的辅助控制方式也叫自锁电路，比如电动机的启动控制，当按下启动按钮时，电动机启动运转，手指离开按钮后，启动按钮会回弹到启动前的状态，一般想，这样电动机就会停止运转，要实现电机继续运转，就要在电机控制回路；典型电机正反转和自锁控制电路及接线图如下为了实现电动机的正转和反转，可使用两个接触器KM1和KM2来切换电动机三相电源的相序但是，这两个接触器不能同时吸合，以避免电源短路事故的发生因此，在电路中需要采取可靠的自锁措施以下电路图展示了采用按钮和接触器双重自锁的电动机正反两方向运行的控制。

5、主电路的接线按照图文接线图，即可完成正确接线空气开关的三根出线端L1L2L3分别与接触器的主触点的进线L1L2L3分别相连，接触器的主触点的三个出线端T1T2T3分别与热继电器的三个主触点的进线端相连热继电器的三个主触点的出线端分别与电动机的三相绕组U相V相W相相连接线图；电动机的正转自锁控制电路接线图如下所示，通过接触器线圈C得电，接触器闭合，辅助触头FR闭合，电从FR经过闭合的QF到达接触器线圈C形成回路，从而实现自锁，FR即为自锁触头电动机的工作原理是基于磁场对电流受力的作用，使电动机转动通过通电线圈产生旋转磁场并作用于转子，形成磁电动力旋转扭矩电动。
